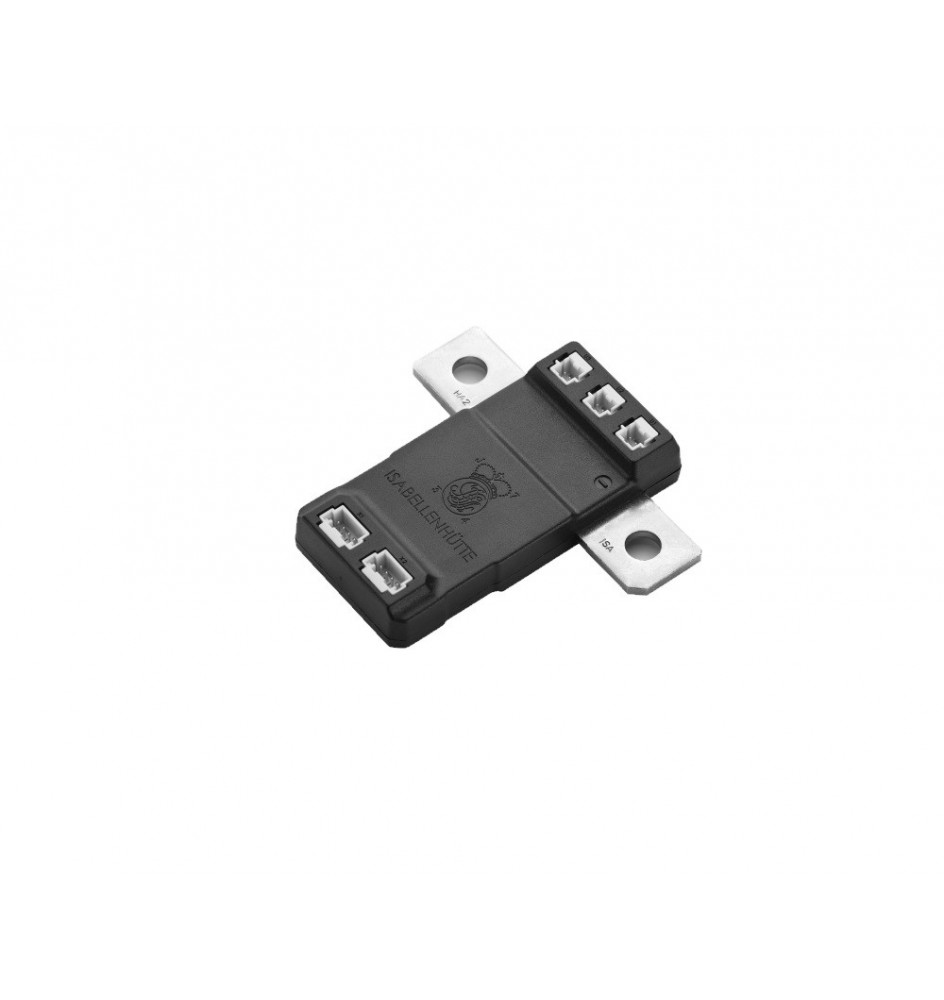

ISA Scale 1000A Stromsensor
Das intelligente Strom- und Spannungsmessmodul IVT-S ist ein Shunt-basiertes Plug-and-Play-Messsystem, das kontinuierlich Strom aus einer Auswahl von 2 Strombereichen (500 A und 1000 A) misst, die Informationen in ein digitales Signal umwandelt und das Signal über die Industriestandard-CANbus 2.0-Schnittstelle kommuniziert.
Die Datenverarbeitung erfolgt über einen 16-Bit-AD-Wandler mit einer Geschwindigkeit von 1 kHz. Die Module sind modular aufgebaut und bieten optionale Ausgänge zur Spannungsüberwachung (drei Spannungskanäle sind vorhanden, ideal für Batterie- oder Relaisüberwachungsanwendungen) sowie einen zusätzlichen CAN-Anschluss für Daisy-Chaining. All dies in einem kompakten Gehäuse von nur 84 x 83,2 x 16,2 mm. Die IVT-S-Module bieten eine garantierte galvanische Trennung bis 1000 V und eignen sich somit für Hochspannungsanwendungen. Der Temperatursensor im Modul dient der Temperaturkalibrierung und gewährleistet eine exzellente Präzision von ±0,5 % über den gesamten Temperaturbereich für mehr Sicherheit und ermöglicht bei Bedarf die Temperaturmessung am Shunt.
Intelligenter Shunt-basierter Strom- und Spannungsmesssensor für Hochspannungsanwendungen
Auswahl zwischen 2 verschiedenen Nennstrombereichen: 500 A und 1000 A
Optionale 3-Kanal-Spannungsmessanschlüsse und zusätzlicher CAN-Anschluss
Ausgänge für Module mit Spannungsmessung umfassen: Strom, 3x Spannung, Temperatur (am Shunt), Leistung, Stromzähler (As) und Energiezähler (Wh)
Ausgänge für Module ohne Spannungsmessung sind: Strom, Temperatur (am Shunt) und Stromzähler (As)
Kommuniziert über die CANbus 2.0-Schnittstelle
Betriebstemperatur von -40° bis +105°C
Genauigkeit von ±0,4 % des Messwerts bei Strommessung, ±0,5 % bei Spannung über den gesamten Temperaturbereich
Durchschlagsfestigkeit von 1000 V
Zu den Anwendungsgebieten der Strom- und Spannungsmessmodulserie IVT-S zählen:
Hybrid- und vollelektrische Antriebe
USV-Systeme
Stationäre Energiespeicher
Brennstoffzellen
Alle batterie- und speicherbasierten Anwendungen
In der folgenden Tabelle sind die verfügbaren Spezifikationen für die IVT-S-Modulserie von Isabellenhütte aufgeführt:
IVT-S-1K-U0-1-CAN2-12/24
