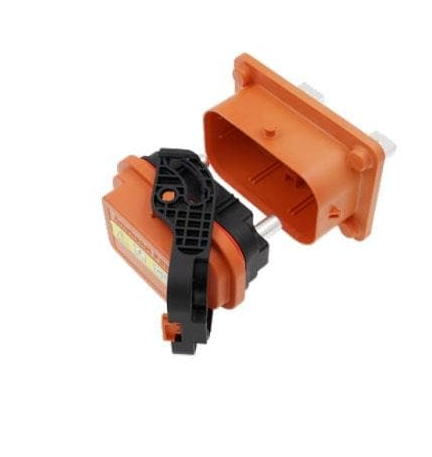

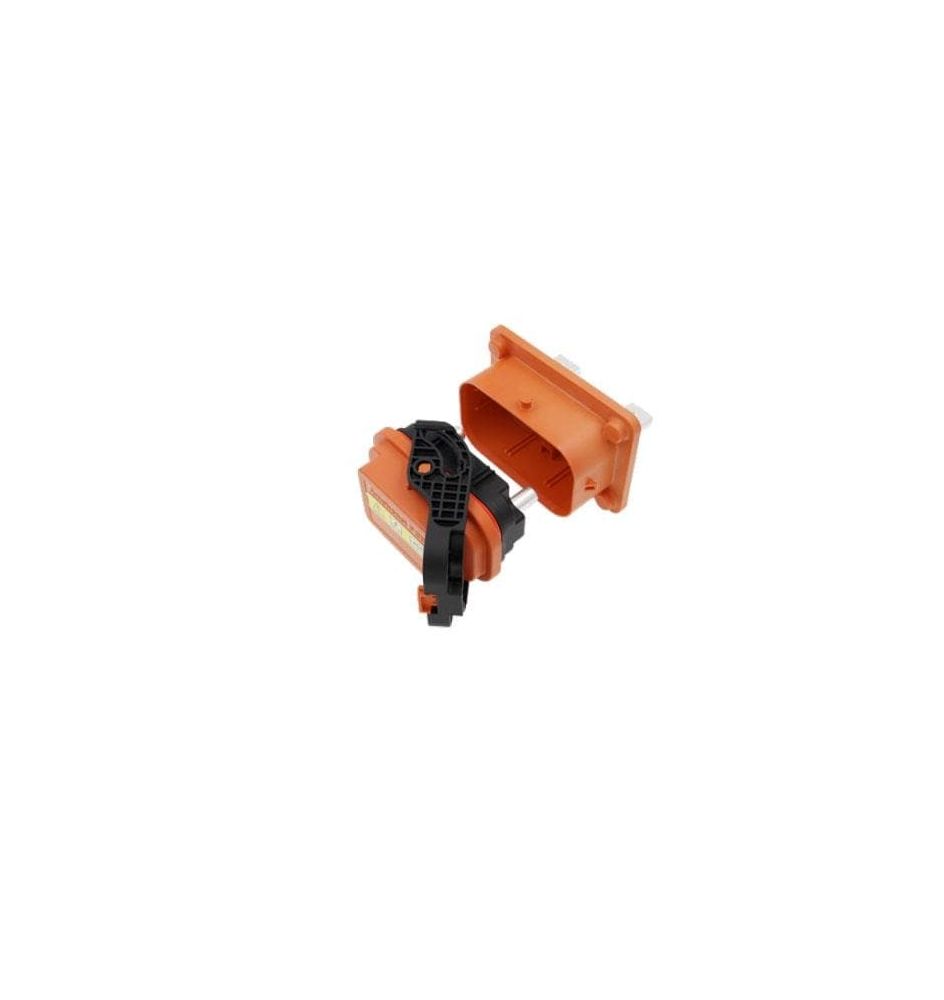

Wartungs-Sicherheitstrennschalter Amphenol MSDXLM630
Der Wartungs-Sicherheitstrennschalter Amphenol MSDXLM630 ist ein kompakter, werkzeugloser Steckverbinder, der zum sicheren Trennen von Hochspannungsbatteriepacks und zum Schutz vor Kurzschlüssen in Elektrofahrzeugen und Energiespeichersystemen entwickelt wurde.
Wartungs-Sicherheitstrennschalter Amphenol MSDXLM630
Hauptvorteile
- Zweistufiger Hebel mit HVIL-Zeitverzögerung für sichereres Trennen.
- 1× integriertes internes HVIL (High Voltage Interlock).
- Die Zweikanal-Kühlstruktur reduziert den Temperaturanstieg.
- Werkzeugloses Stecken/Trennen; ≥ 50 Steckzyklen.
- Mehrere Sicherungswerte verfügbar (bis zu 400 A).
- Optionen zur Montage der Steckdose vorne oder hinten.
Technische Spezifikationen
| Nennspannung (mit Sicherung) | 600–700 V DC (MINI MSD) / 750 V DC (MINI MSD V) |
|---|---|
| Nennspannung (mit Shunt) | Bis zu 1500 V DC |
| Nennstrom | Bis zu 170 A (MINI MSD) / bis zu 220 A (MINI MSD V) |
| Sicherungsspezifikation | Bis zu 400 A |
| Schutz | IP67, IP6K9K (verbunden) |
| Temperaturbereiche | Umgebung: −40 °C bis +70 °C; Betrieb: −40 °C bis +125 °C; Lagerung: −40 °C bis +85 °C |
| Entflammbarkeit | UL94 V-0 |
| Normen | USCAR-2, USCAR-37, LV-215, RoHS |
Typische Anwendungen
Hochspannungsbatteriepakete in Elektrofahrzeugen und stationären Energiespeichern, bei denen eine schnelle und sichere manuelle Trennung der Versorgung erforderlich ist.
