Chargeur TC 3,3 kW CAN, 540 V (170-650) - 6 A

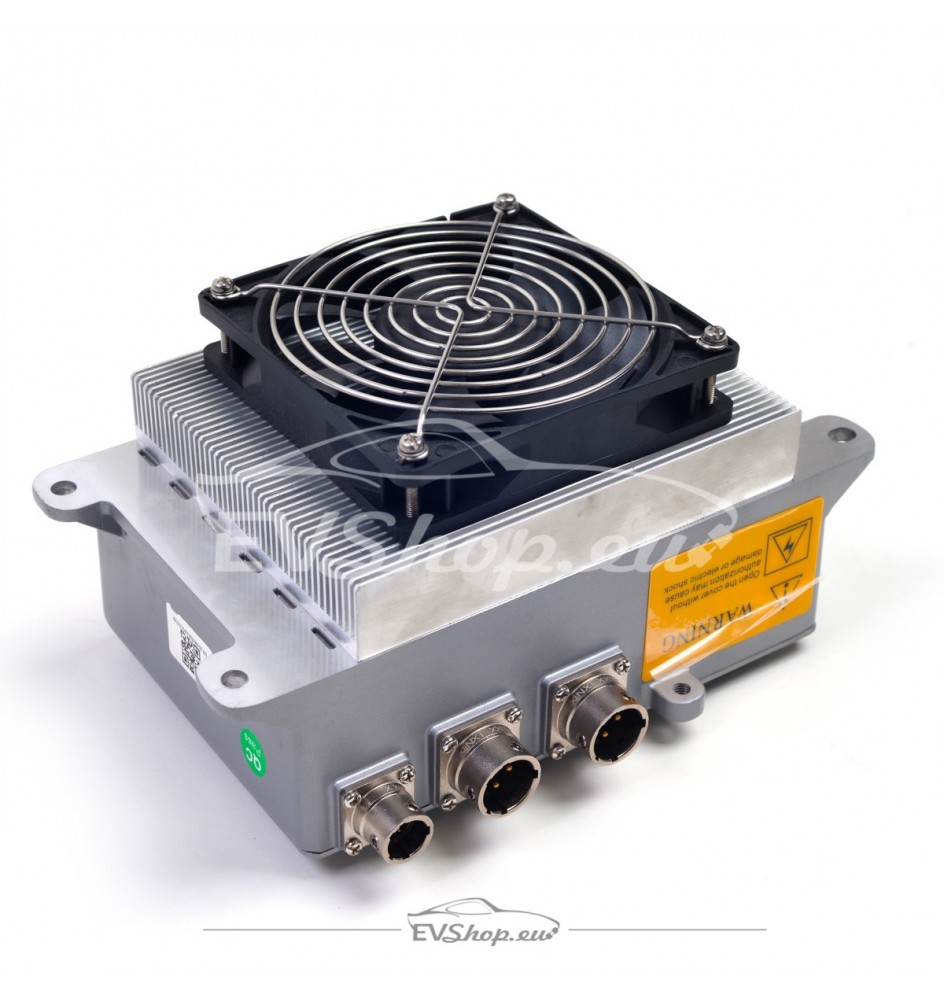

Le TCCharger HK-J-H650-06 de 3,3 kW est conçu pour l'interface du système de gestion de batterie LiFePO4/lithium des véhicules électriques. C'est un chargeur à haut rendement, haute stabilité, petite taille, petit volume et indice de protection élevé (IP67).
Connecteurs inclus.
1. Jusqu'à 95 % d'efficacité énergétique et plus de 93 % d'efficacité à pleine charge
2. Large plage de tension d'entrée AC90V ~ AC265V 45 ~ 65 Hz disponible pour les exigences mondiales, pratique pour les fluctuations du réseau électrique et l'exportation de véhicules.
3. Fonction intelligente de compensation de température dans le processus de charge, empêchant les dommages à la batterie causés par la charge ou la charge due, prolongeant considérablement la durée de vie de la batterie.
4. Entièrement scellé et étanche, classe de protection IP67 (efficace contre la poussière et protection contre l'immersion, jusqu'à 1 m de profondeur).
5. Indice sismique de qualité automobile.
6. Contrôle de la température avec dispositif de détection de chaleur intégré et récupération automatique grâce à la protection thermique.
7. Fonctions de protection multi-sécurité.
8. Indication de l'état de charge LED avec fonction de support de diagnostic.
9. Disponible pour différents types de batteries comme LiFePO4, batterie au lithium, etc. Équipé d'une interface de communication CAN pour réaliser une communication en temps réel avec BMS pour les options.
|
Modèle de base
|
Tension nominale | Plage de tension de sortie | Courant de sortie -Maximum |
|
(Plage de réglage CV) |
(Réglage CC maximum) |
||
|
HK-J-H99-40 |
72V |
18-99V |
40A |
|
HK-J-H116-40 |
84V |
25-116V |
40A |
|
HK-J-H132-32 |
96V |
34-132V |
32A |
|
HK-J-H198-23 |
144V |
50-198V |
23A |
|
HK-J-H440-10 |
312V |
110-440V |
10A |
|
HK-J-H650-06 |
540V |
170-650V |
6A |
| données techniques | |
| Plage de tension d'entrée CA | AC90V ~ AC265V |
| Fréquence d'entrée CA | 45~65 Hz |
| Facteur de puissance CA | ≥0,98 |
| Efficacité à pleine charge | ≥93 % |
| Choc mécanique et | Conformité à |
| Niveau de résistance aux vibrations |
10－25 Hz Amplitude 1,2 mm, 25－500 Hz 30 m/s2, 8 heures par direction |
| Enceinte environnementale | IP67 |
| Température de fonctionnement | -35 ℃ ~ + 85 ℃ |
| Température de stockage | -55 ℃ ~ + 100 ℃ |
| Dimensions mécaniques (mm) | 239(L)*135(L)*125(H) |
| Poids net | 6,4 kg |
| Fonction de protection | |
| Protection contre les surtensions d'entrée | AC270 ± 5 V |
| Protection contre les sous-tensions d'entrée | AC85 ± 5 V |
| Protection contre les surtensions de sortie | Arrêtez la sortie lorsque dépasse +1 % de la tension de sortie maximale |
| Protection contre les sous-tensions de sortie | Arrêtez la sortie lorsqu'elle est inférieure à -5 % de la tension de sortie minimale |
| Protection contre les surintensités de sortie | Arrêtez la sortie lorsque dépasse +1 % du courant de sortie maximum |
| Protection contre la surchauffe | Éteignez à partir de 85 ℃ et éteignez à 90 ℃ |
| Protection de court circuit | Arrêter la sortie |
| Protection de connexion inversée de la batterie | Fusible grillé |
| Protection du sol | ≤100 mΩ |
| Protection des communications CAN | Arrêter automatiquement la sortie lorsque la communication CAN échoue |
| Protection contre la mise hors tension | Oui |
| Indicateur d'état LED | |
| 1）État initial | Rouge Arrêt Vert Arrêt Rouge Arrêt Vert Arrêt Rouge Arrêt Vert Arrêt Rouge Arrêt Vert Arrêt |
| 2）État de charge | Rouge Arrêt Rouge Arrêt Rouge Arrêt Rouge Arrêt Rouge Arrêt Rouge Arrêt Rouge Arrêt Rouge Arrêt |
| 3）État de veille | Vert Arrêt Vert Arrêt Vert Arrêt Vert Arrêt Vert Arrêt Vert Arrêt Vert Arrêt Vert Arrêt |
| 4) Vérification des défauts | Rouge Vert ………………....………… Mauvaise batterie |
| Vert Rouge …………………....………Tension d'entrée incorrecte | |
| Vert Rouge Vert …………… ..……Protection de la température interne | |
| Vert Rouge Vert Rouge …………...Matériel incorrect | |
| Rouge Vert Rouge …………………..…Mauvaise communication | |
| Rouge Vert Rouge Vert …………… Autre erreur de mot d'état d'erreur |
