L'HyPer 9 HV Integrated System™ (IS) è l'apparato propulsore ideale per qualsiasi guidatore quotidiano di peso medio-leggero. Combina più sistemi per veicoli pesanti e da corsa. La sua piattaforma a magneti permanenti interni a riluttanza sincrona (SRIPM) offre coppia ed efficienza eccezionali, generando una potenza per libbra maggiore rispetto a qualsiasi altro motore della sua classe. L'HyPer 9 HV IS™ include il motore senza spazzole HyPer 9™, il controller/inverter HyPer-Drive X144™, il cablaggio LV, l'acceleratore e il contattore principale. Ha molte caratteristiche uniche che lo distinguono da qualsiasi altra soluzione EV sul mercato.

Motore e controller/invertitore SRIPM trifase leader del settore

Tensione di alimentazione CC da 120V a 180V e corrente fino a 500Amp max

Motore senza spazzole Rotore senza gabbia - Maggiore efficienza, nessun calore

Nessuno slittamento del rotore

Fino al 95% di efficienza!

Fino al 50% in più di coppia rispetto ai motori a induzione CA di dimensioni simili che funzionano agli stessi livelli di potenza!

Prestazioni sorprendenti nell'area di indebolimento di campo con +50% di potenza fino a 5 volte la velocità nominale

Controller ultra compatto

Algoritmo di controllo orientato al campo ottimizzato specificamente per motori sincroni a magneti permanenti interni a riluttanza

I/O controller del controller completamente personalizzabile

Ampia personalizzazione del programma da PC con Smartview Software

Robusto e affidabile

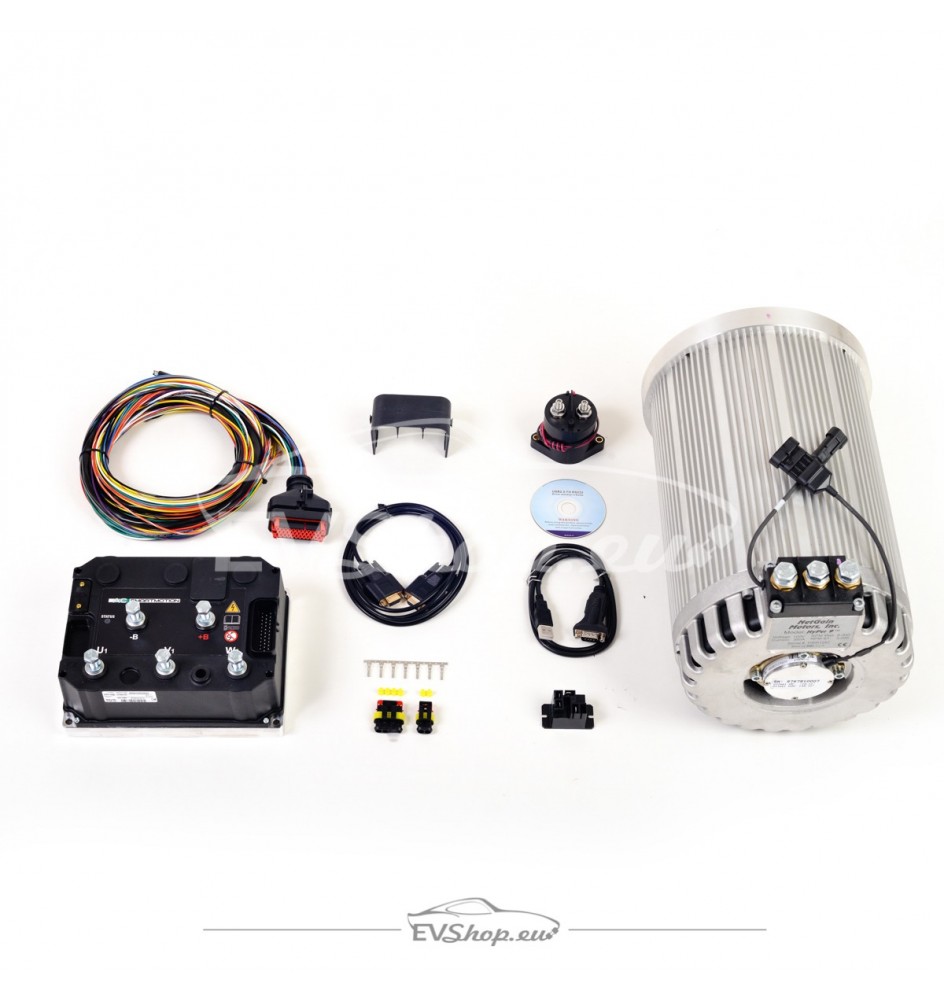

Questo kit include:

Motore HyPer 9 HV

Controllore SME AC-X144

Connettore a 35 pin e cablaggio

Contattore Gigavac GV200-PA

Relè HV da 12 Volt

Faccia motore: faccia B

Diametro motore: 22,9 cm

Lunghezza cassa motore: 35 cm

Lunghezza albero motore: 5,08 cm

Lunghezza albero motore fino all'estremità: 40 cm

Tipo di motore: riluttanza sincrona a magneti permanenti AC

Peso: 54,5 Kg

Ingresso di tensione massima: 180 V CC

Dimensione del perno terminale: M8

Sensori integrati: Encoder e Temperatura

Coppia nominale: 220 Nm

Potenza nominale: 120 HP

RPM massimo: 8.000

Sensore RPM: Sì

Albero lato comando: 28,575 mm con sede chiavetta da 6,35 mm

Albero terminale accessorio: (disponibile a breve, in arretrato)

Efficienza massima: 0,94

Raffreddamento termico: dissipatore di calore esterno

Temperatura massima: 150 gradi Celsius

Controller abbinato: incluso nel prezzo

Nota: a causa del peso eccessivo dei motori si applicano costi di trasporto aggiuntivi.

Periodo di garanzia: 2 anni
