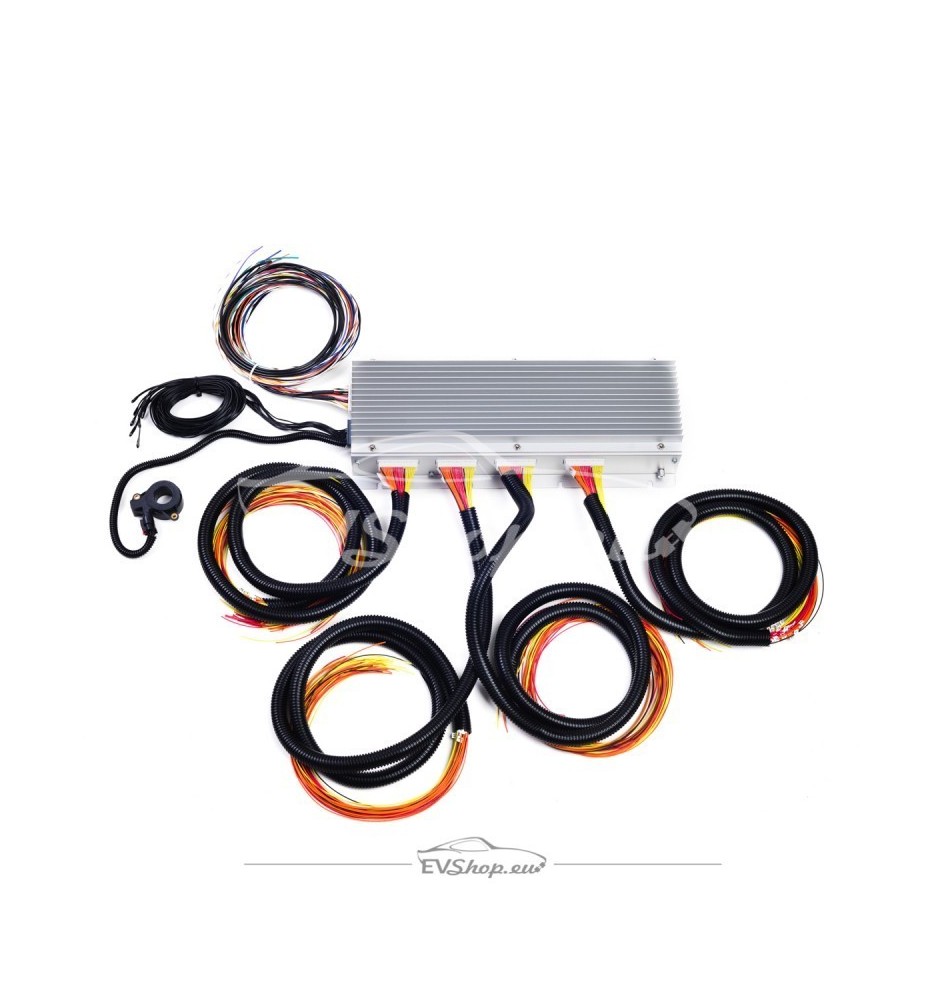

Riepilogo dei principali miglioramenti

Dimensioni dell'involucro significativamente più piccole per configurazioni a 24-72 celle.

Peso ridotto di circa il 40% su tutti i modelli grazie al nuovo design dell'involucro e al dissipatore di calore aerodinamico (rimovibile). Si applicano i requisiti minimi di dissipazione del calore.

Notevoli miglioramenti nella precisione della misurazione e nella velocità del processore consentono calcoli e logica più avanzati.

Supporto hardware diretto per diversi protocolli di ricarica popolari incluso il supporto hardware per SAE J1772 (interfacciamento diretto con le linee pilota / di prossimità) e CHAdeMO per la ricarica rapida DC.

Gamma più ampia di tensione di alimentazione in ingresso (ora compatibile con 12v-24vDC) per un migliore supporto su veicoli e attrezzature pesanti. L'Orion 2 BMS rimane completamente compatibile con le applicazioni a 12v.

Possibilità di pilotare direttamente determinati contattori su ingressi selezionati (evitando la necessità di relè di segnale intermedi in alcune situazioni): vedere la documentazione di supporto per i dettagli.

Configurazione della serie multi-unità completamente ridisegnata (ora utilizza i moduli di espansione del rubinetto remoto delle celle). Ciò semplifica notevolmente il collegamento di più unità in serie e migliora l'affidabilità complessiva.

Nuovo LED di stato sull'unità per indicare lo stato di alimentazione e la presenza di guasti.

Aggiunta di 2x nuovi pin di uscita multiuso con funzioni programmabili.

Miglioramenti significativi dell'algoritmo e del software per migliorare la precisione complessiva del sistema per parametri quali lo stato di carica e lo stato di salute del pacco.

Vedi il documento completo del registro delle modifiche di Orion 2

Specifiche rapide

In grado di misurare fino a 180 celle di batteria per unità collegate in serie in base alla configurazione.

È possibile collegare fino a 2 moduli di espansione del rubinetto remoto delle celle per misurare pacchi batteria a tensione più elevata (fino a 800 V CC max).

Configurazioni disponibili con incrementi di 12 celle in serie.

Il design centralizzato fornisce un'elevata EMI e immunità ai disturbi.

Esegue il bilanciamento intelligente delle celle (passivo).

Calcola lo stato di carica (SOC).

Utilizza connettori di bloccaggio professionali di livello automobilistico.

Calcola il limite della corrente di scarica (DCL) e il limite della corrente di carica (CCL).

Può misurare tensioni di cella tra 0,5 V e 5,0 V.

Doppie (x2) interfacce CANBUS 2.0B che (completamente programmabili).

Supporto del protocollo diagnostico OBD2.

Download di software

Utilità software Orion BMS 2 (Windows) (Linux) (ZIP) (BETA)

Nota: questo software richiede un CANdapter per interfacciarsi con un computer (PC).

Documentazione e risorse

Guida all'acquisto (PDF)

Guida rapida (PDF)

Scheda Specifiche Tecniche (PDF)

Manuale di cablaggio e installazione (PDF)

Manuale Operativo (PDF)

Manuale dell'utilità software (HTML)

Guida alla risoluzione dei problemi (HTML)

Novità di Orion 2 (PDF)

Guida alla migrazione da Orion 1 a Orion 2 (PDF)

Utilità software Orion BMS 2 (Windows) (Linux) (ZIP) (BETA)

Nota: questo software richiede un CANdapter per interfacciarsi con un computer (PC).

Elenco PID OBD2 (PDF) (XLS)

Elenco PID/sensori di coppia aggiuntivi (PDF) (CSV)

Strumento generatore di schemi elettrici

Disegno meccanico per modelli a 24-72 celle (PDF)

Disegno meccanico per modelli di celle 84-108 (PDF)

Disegno meccanico per modelli di celle 120-180 (PDF)

Modelli meccanici per tutti i modelli (3D STEP)
